FREEDOMLIFT POUR LES INTERVENTIONS ROUES PENDANTES

Ponts 2 Colonnes VU / PL FREEDOMLIFT

Grâce à une flexibilité inégalée les ponts 2 colonnes FREEDOMLIFT permettent de lever une large gamme de véhicules, de l’utilitaire jusqu’aux petits poids lourds. La conception des FREEDOMLIFT est aussi simple qu’ingénieuse. Les bras de support télescopiques des deux colonnes permettent un positionnement rapide du véhicule.

TELECHARGER LA BROCHURE
  • Flexible et efficace
  • Optimise l’espace de l’atelier
  • Durable et solide
  • Verrouillage automatique des bras

Une conception bien spécifique

Caractéristiques

ModèleSPF 5522SPF 5520SPF 7021SPF 9021
Capacités levage5,500 kg5,500 kg7,000 kg9,000 kg
Hauteur levage2045 mm2040 mm1980 - 1995 mm1980 - 1995 mm
Hauteur mini145 mm140 mm130 - 145 mm130 - 145 mm
L.mini. bras télesc. simple970 mm970 mm
L.maxi. bras télesc. simple1610 mm1610 mm
L.mini. bras télesc. double495 mm900 mm900 mm 900 mm
L.maxi. bras télesc. double1430 mm1835 mm1940 mm 1940 mm
Temps levage39 sec39 sec58 sec58 sec
Capacités levage5,500 kgHauteur levage2045 mmHauteur mini145 mmL.mini. bras télesc. simpleL.maxi. bras télesc. simpleL.mini. bras télesc. double495 mmL.maxi. bras télesc. double1430 mmTemps levage39 sec
Capacités levage5,500 kgHauteur levage2040 mmHauteur mini140 mmL.mini. bras télesc. simpleL.maxi. bras télesc. simpleL.mini. bras télesc. double900 mmL.maxi. bras télesc. double1835 mmTemps levage39 sec
Capacités levage7,000 kgHauteur levage1980 - 1995 mmHauteur mini130 - 145 mmL.mini. bras télesc. simple970 mmL.maxi. bras télesc. simple1610 mmL.mini. bras télesc. double900 mmL.maxi. bras télesc. double1940 mmTemps levage58 sec
Capacités levage9,000 kgHauteur levage1980 - 1995 mmHauteur mini130 - 145 mmL.mini. bras télesc. simple970 mmL.maxi. bras télesc. simple1610 mmL.mini. bras télesc. double 900 mmL.maxi. bras télesc. double 1940 mmTemps levage58 sec

Flexibilité

La flexibilité maximale est obtenue avec les modèles à bras télescopiques doubles. La technologie avancée des FREEDOMLIFT a permis l’élaboration de ponts très stables bénéficiant d’une accessibilité maximale sans obstacles au sol et sans élément transversal en hauteur. Les ponts FREEDOMLIFT s’intègrent aisément dans la plupart des ateliers. Les opérateurs ont un accès optimal, sans aucune entrave aux véhicules levés.

Ponts 2 colonnes VU/PL Stertil Koni

Une conception novatrice

La technologie avancée des FREEDOMLIFT a permis l’élaboration de ponts très stables bénéficiant d’une accessibilité maximale sans obstacles au sol et sans élément transversal en hauteur.
Les ponts FREEDOMLIFT s’intègrent aisément dans la plupart des ateliers. Les opérateurs ont un accès optimal, sans aucune entrave, au véhicule levé.

Un espace de travail optimal

Il est possible de modifier la configuration des bras de levage selon les différentes largeurs entre les colonnes. La souplesse d’utilisation du pont est accrue par une large gamme d’adaptateurs destinés à différents types de véhicules.

Trois modèles avec des capacités allant jusqu’à 9 T

La gamme FREEDOMLIFT comporte trois modèles : 5,5 T, 7 T, 9 T.

Plusieurs configurations des bras de levage sont possibles.
• SK 2055: capacité 5.5 T
• SK 2070: capacité 7 T
• SK 2090: capacité 9 T





SPF 5520

Il offre une flexibilité maximale grâce à ses bras télescopiques doubles et ses axes articulés. Il convient aussi bien au levage des petites fourgonnettes qu'aux utilitaires lourds. Un levage de 5,5 T en 39 secondes seulement! La sécurité mécanique est fonctionnelle à partir de 210 mm du sol.

SPF 5522

Le SPF 5520 EFA offre une flexibilité maximale grâce à ses bras télescopiques doubles et ses axes articulés. Il convient aussi bien au levage des véhicules de tourisme qu’aux plus gros utilitaires.

SPF 7021

Des ponts adaptés au levage des camping-cars, des plus gros VUL, des petits camions. Ils sont disponibles en versions bras télescopiques simples ou doubles. Un capacité de levage de 7,5 T en 58 secondes seulement ! La sécurité mécanique est fonctionnelle à partir de 210 mm du sol.

SK 2090

Des ponts adaptés au levage des plus gros camping-cars, des plus gros VUL, des petits camions. Ils sont disponibles en versions bras télescopiques simples ou doubles. Un capacité de levage de 9 T en 58 secondes seulement ! La sécurité mécanique est fonctionnelle à partir de 210 mm du sol.

  • SPF 5520
  • SPF 5522
  • SPF 7021
  • SK 2090

Simples ou Doubles

Les FREEDOMLIFT sont disponibles en versions avec bras de levage simples ou doubles (ou combinaison des deux) ainsi qu’en version EFA avec flexibilité accrue des bras.

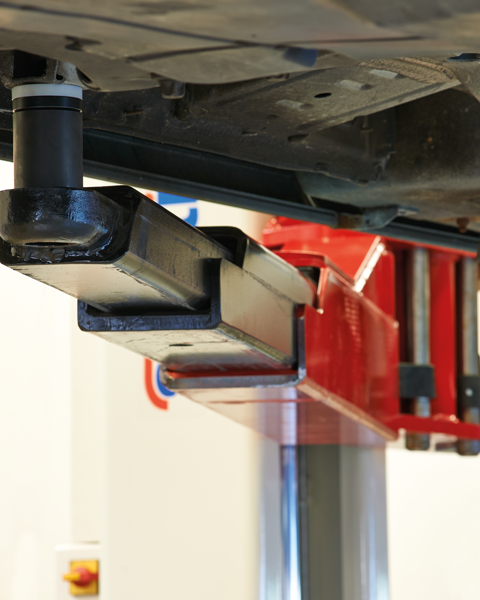

Blocage automatique des bras de levage

Pour accroître la sécurité tout en facilitant le travail, les bras de levage télescopiques (simples ou doubles) sont équipés d’un blocage automatique :

  • Les poignées de manipulation facilitent le positionnement précis des bras lorsque ceux ci sont proches des points de levage du véhicule**
  • Le système de blocage automatique des bras est fiable et ne nécessite qu’une maintenance réduite

** ne concerne pas le SPF 5522 (EFA)

Extended Flex Arms (EFA)

Le SPF 5522 (EFA) offre une flexibilité maximale grâce à ses bras télescopiques doubles et ses axes articulés. Il convient aussi bien au levage des véhicules de tourisme qu’aux plus grands utilitaires.



Une fiabilité à toute épreuve

Le système hydraulique du FREEDOMLIFT ne contient qu’un minimum de pièces en mouvement. Il a été testé a plus de 20000 cycles de montées et descentes à la charge maximale.
Ces tests sont garants d’une utilisation intensive en toute sécurité dans les ateliers.


Tous les FREEDOMLIFT sont certifiés par :

  • CE (Europe)
  • ANSI :ALI-ALCTV (USA)
  • CSA (Canada)



La stabilité : l’aboutissement d’une conception très élaborée

La stabilité des FREEDOMLIFT ainsi que leur sécurité ont été renforcées par une conception innovante, une technologie et une fabrication très élaborées. Les deux colonnes et les bras de levage sont minces mais très résistants. Plusieurs fonctions automatiques, tant mécaniques qu’hydrauliques, procurent une sécurité maximale :

  • Système de blocage mécanique indépendant fonctionnant dés 210 mm au dessus du niveau du sol
  • Le cliquet de blocage s’engage par gravité
  • Le système de blocage mécanique fonctionne même lorsque le pont n’est pas sous tension
  • 35 mm seulement entre chaque cran de verrouillage
  • Protection automatique de surcharge
  • Verrouillage automatique des bras
  • Conception ergonomique sans arêtes vives
  • Des supports de colonnes réduits pour minimiser les risques de chutes
  • Fin de course haut
  • Boutons type « homme-mort » sur le boîtier de commande
  • Arrêt d’urgence sur le boîtier de commande

Un tableau de commande ergonomique

Le tableau de commande des FREEDOMLIFT est conçu spécifiquement pour améliorer l'ergonomie d'utilisation. Il est équipé d'un interrupteur pour l'éclairage LED en option.

Fiabilité du système electro-hydraulique

Les vérins hydrauliques sont soumis à des tests intensifs. Ils sont montés dans les colonnes de façon à être complètement protégés des salissures et de l'oxydation.

De la flexibilité et beaucoup d'espace pour travailler !

Les FREEDOMLIFT sont robustes et conçus pour être efficaces; La liaison rigide entre les colonnes -faisant office de limite de hauteur- se fait par le haut. Aucune traverse au sol. Les plateformes des pieds de colonnes sont compactes. Tous ces détails techniques permettent aux mécaniciens de disposer d'un espace de travail optimal.









Un bon retour sur investissement

FREEDOMLIFT une nouvelle référence en matière de flexibilité, d’ergonomie de sécurité et de fiabilité ! Les équipements Stertil-Koni sont fabriqués avec des matériaux de haute qualité. Ils ont un faible coût de maintenance tout au long de leurs années d’utilisation.

Une utilisation simple et en toute securité
